锚杆拉力仪

锚杆拉拔仪是一种质检单位必备的现场检测仪器，主要被用来检测各种锚杆、钢筋等锚固体的锚固力。

锚杆拉拔仪，是质检单位必备的现场检测仪器。锚杆拉拔仪它主要被用来检测各种锚杆、钢筋等锚固体的锚固力。锚杆拉拔仪由手动泵、液压缸、智能数显压力表、带快速接头的高压油管、锚具和手提便携箱组成，其液压缸为中空自复位式，智能数字压力表为可直接读取锚杆拉力值(kN)，并有峰值保持、存储和查询功能，特别适合现场使用，操作简单，易学易用。

产品介绍：

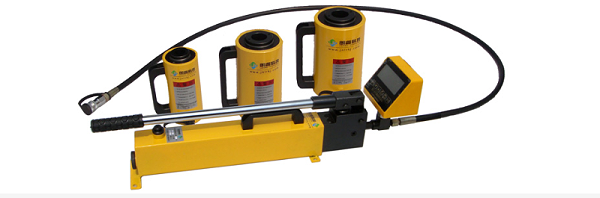

HC系列锚杆拉拔仪是由手动泵、中空液压缸、智能数据组态器(中文型、数字型)、带快速接头的高压油管、锚具、拉杆、转换头和便携式手提箱组成。液压缸为手动复位式，操作简单、易学易用。适用范围：

ZX系列锚杆拉拔仪是中路达公司的自主研制产品。是用于检测各种锚杆、钢筋、膨胀螺栓、锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测(试验)，是各质检单位必备的检测仪器。

机械部分特点：

镀镍活塞和滑套;

表面耐腐蚀静电喷涂;

新型密封圈、工作可靠

自动弹簧复位、结构简单、中空部分带防尘套;

过载保护;

特有的两种加压方式，既可站着加压也可蹲着加压。是传统的拉拔仪的更新换代产品

产品选配：

为HC系列智能中文组态器研发了专用上位软件，客户可根据实际使用需要选配。在计算机上安装此软件后、可通过高速USB数据接口将智能组态器中数据传输至计算机进行打印、保存、删除等处理。计算机可自动生成两种打印报表：实时数据检测报表和标准检测记录报表。

使用说明：

1、检查油量：如液压缸活塞没有完全缩回缸体内时，应首先通过油管连接至手压泵，时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手压泵储油筒中。拧开注油阀，检查油量，如油不满，可加注N46号耐磨液压油或20号机油。

2、排气：液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。方法是，将手动泵放在比液压缸稍高的地方，压动手动泵，使液压油缸活塞伸出，再打开卸荷阀，使活塞缩回，连续几次即可。必要时可打开注油阀，排除储油筒内空气。

3、检测锚杆：将油管与千斤顶连接，按上述1、2项要求进行油量、排气及压力表检查按图2所示，将拉杆(订货时请注明规格或根据实际检测情况自备)，拧到锚杆末端，拉杆内螺纹外径大于油缸中心孔，可在油缸底部增加加长套，再套上液压缸(使活塞端向外)，然后拧上螺母并顺时针拧紧泄荷阀。压动油泵手柄，用力应均匀，不要用力过猛，当压力表上的读数达到要求时，停止加压。注意，手动泵必须摆成水平放置工作。检测完毕应逆进针方向拧松泄阀，使压力表读数为零，再把各部件由锚杆上卸下

注意事项

1本产品应使用的液压油是L-HM32#抗磨液压油，最佳使用环境为-20℃~45℃。严禁酒精、甘油、刹车油、普通发动机油等作为液压油使用。

2该工具的额定压力为60MPa，最大压力可达80MPa。另外，为了提高压力表的使用寿命，使用时一般不超过最大压力的75%

3该工具的油泵和油缸的接头部分都是承受高压的，因而要保护好接头，不要碰坏而影响密封和正常工作;也不要用扳手扳胶管上接头扣压部分，以防止扣压部分松动，而使胶管漏油报废。

4应经常用干净的煤油清洗该工具的油筒及管路，以保证该工具正常工作并延长其使用寿命。

5注意：不要把脏物堵在各个油路进出口上。本产品一年保修，免费为用户作使用指导。
